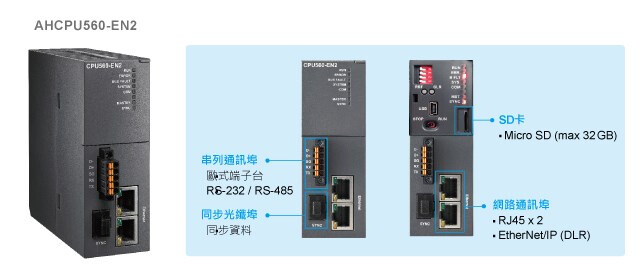

AH系列備援型CPU

台達AH系列模組化控制器，為高端應用領域提供了自動化系統解決方案。AH系列採用全面模組化設計，在台達最佳研發技術的基礎上，開發輸出進階的功能，並採用高度整合的軟體和介面，為自動化系統做了完美演繹。除了具備豐富的功能塊 (FB)，高性價比，多元擴充功能等特色，同時提供了優異的系統延伸擴充性，AH系列具備專用的運動控制CPU，透過EtherCAT等的運動控制網路連接伺服驅動器，可進行高速、高精度的機器控制，為高端應用領域的產業與終端客戶節省建構成本，提供更具競爭力的解決方案

產品特色

備援主機

• AH系列備援主機，不但提供穩定的備援功能，同時整合了同步模組與Ethernet及串列通訊等通訊介面，讓整體方案更具競爭力。

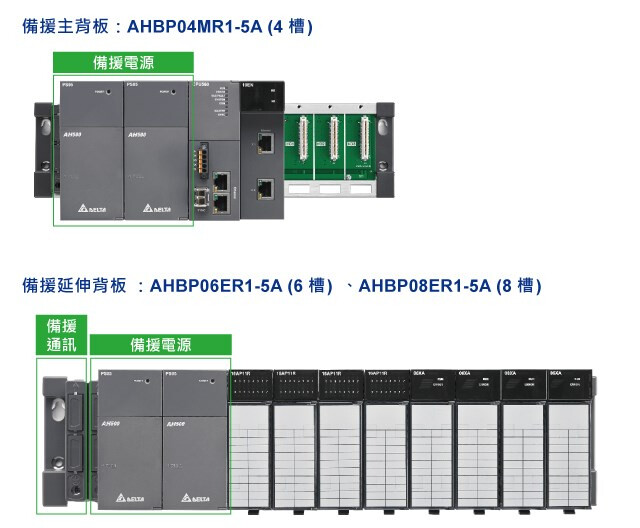

備援背板

• AH系列備援背板，提供備援電源與通訊設計，讓整體方案更加完整。

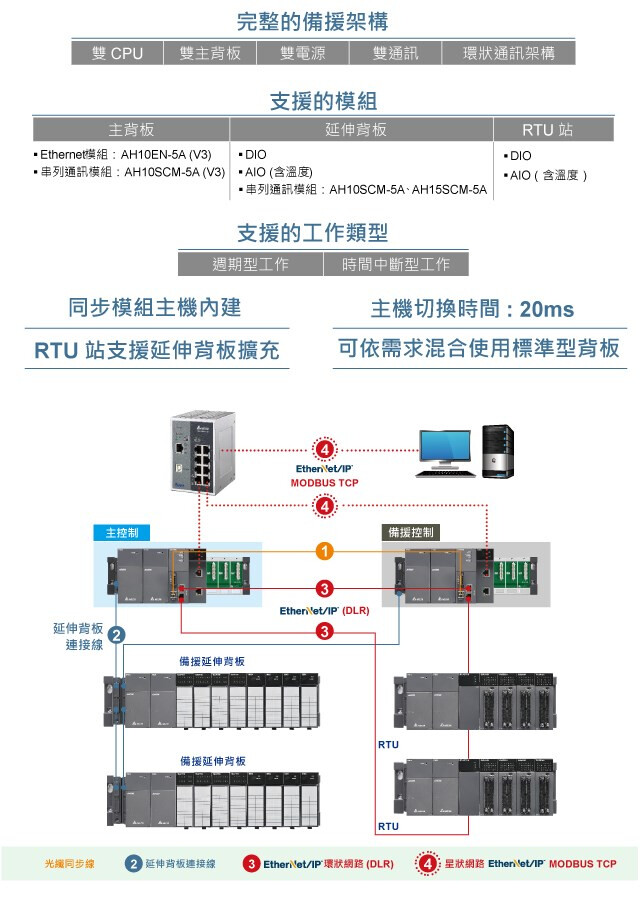

備援控制系統

應用領域

公共工程、水處理、大型廠務監控系統

技術規格

採用32位元處理器

最大 I/O 擴充點數：
- DIO最大支援點數為4,352點
- AIO最大支援通道數為544個通道
- RIO最大支援能力為100,000點以上

程式容量：最大1Msteps (4MB)
- 資料暫存器增加為(D+L) 512k words
- 高速的程式處理能力：LD處理速度為0.02µs

內建 RS-232 / 485 多模式通訊口 x 1 (RS-232：115.2 Kbps / RS- 485：921.6 Kbps)

內建乙太網路通訊口 (100 Mbps)

內建Micro SD 卡插槽 ( 最大容量：32 GB )

內建 Mini USB 編程通訊口 ▪ 具有系統診斷 / 狀態指示燈 / 在線編程與除錯功能

支援 PLC Link / Ether Link 自動資料交換功能

支援 MODBUS RTU / ASCII, MODBUS TCP

支援 EtherNet/IP
- Scanner 與 Adapter 模式
- 支援 I/O 連線及顯性訊息
- 連線數 : TCP = 128 ; CIP = 256
- RPI: 1 ~ 1,000 ms
- 250 words / 連線

支援 LD / SFC / FBD / IL / ST 語言 ▪ 支援 256 個中斷

 ( 時間 / IO / 外部 / 低電壓 / 通訊中斷 )

備援模式僅支援時間中斷

支援 2048 個 Timer 與 Counter

支援免電池資料保存

具有 RTC 功能 ( 最高 30 天斷電保持 )

支援 NTP 網路校時功能

支援 WEB / E-Mail / IP Filter 功能

支援備援架構
- 主機切換時間 : 20 ms
- 內建同步模組
