台達AH系列模組化控制器,為高端應用領域提供了自動化系統解決方案。AH系列採用全面模組化設計,在台達最佳研發技術的基礎上,開發輸出進階的功能,並採用高度整合的軟體和介面,為自動化系統做了完美演繹。除了具備豐富的功能塊 (FB),高性價比,多元擴充功能等特色,同時提供了優異的系統延伸擴充性,AH系列具備專用的運動控制CPU,透過EtherCAT等的運動控制網路連接伺服驅動器,可進行高速、高精度的機器控制,為高端應用領域的產業與終端客戶節省建構成本,提供更具競爭力的解決方案
產業機械應用

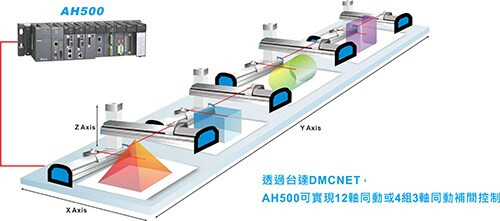

AH500的優異運動控制功能,可實現任意三軸直線補間、任意兩軸圓弧補間、及任意三軸螺旋補間與連續補間功能,透過台達DMCNET高速通訊網路架構,更可達到1ms的指令週期內12軸同動或4組3軸同動補間功能。無論是複雜的程序控制或是精密的運動控制需求,都能透過AH500來實現,有效應用於各種產業機台,如建材機,經編機,食品包裝機等等。
AH系列標準型CPU,型號眾多,詳細規格請參考型錄。

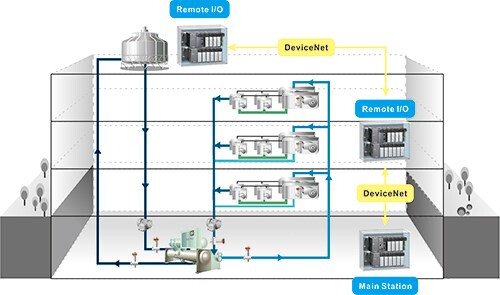

AH500是為了各種高階自動化系統應用而設計的模組化控制器,多樣化的模組選擇及優異的系統架構擴充性,為各種系統應用行業提供優化解決方案;例如針對建築空調(HVAC)以及造紙行業的遠端I/O需求,AH500主站可作為中央控制系統,將AH500的遠端I/O分散建置在HVAC系統中不同的樓層位置,或是造紙行業中不同的製程階段,提供樓宇自動化或是工廠自動化的完整解決方案。
採用32位元處理器
最大 I/O 擴充點數:
- DIO最大支援點數為4,352點
- AIO最大支援通道數為544個通道
- RIO最大支援能力為100,000點以上
程式容量:最大384k steps (1.5MB)
資料暫存器增加為(D+L) 256k words
高速的程式處理能力:LD處理速度為0.02µs
CPU模組內建全隔離RS-232/422/485、Mini USB、Ethernet、標準SD(標準型主機)/SDHC(進階型主機)記憶卡功能
多元化模組選擇,包含數位I/O、類比I/O、溫度、網路、脈波及DMCNET與EtherCAT運動控制等模組
