針對現今工控市場對於運動控制的高性能標準要求,滿足設備開發商和系統整合商對於精準定位控制的渴望,台達電子秉持著精益求精的態度,推出ASDA-A2高機能型伺服驅動系列產品。
內建運動控制模式,支援多種軸控操作需求,完全取代中型PLC的Motion功能;內含電子凸輪功能(CAM function),便利機台之行程規劃;ASDA-A2符合新型化的伺服產品發展,速度迴圈的響應頻率為1kHz,搭配20-bit 解析度編碼器,提供精準定位及平順控制特色。
技術規格

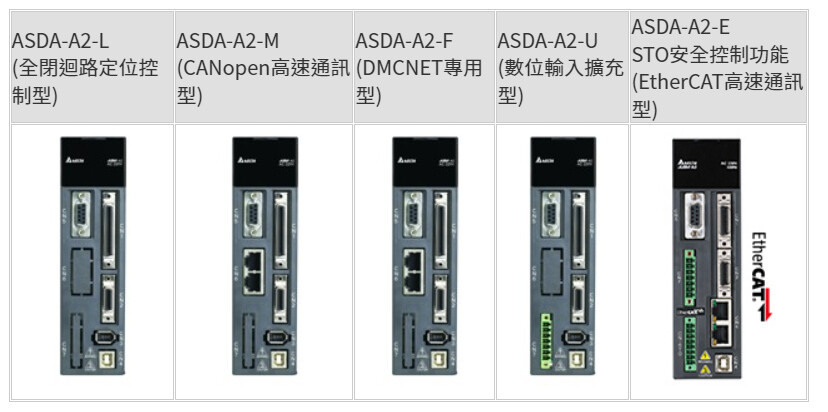

ASDA-A2系列共有五個機種:ASDA-A2-L, ASDA-A2-M, ASDA-A2-F, ASDA-A2-U, ASDA-A2-E
產品介紹
共通特點:
搭配 20-bit(1280000 p/rev)增量型編碼器,低速運轉下實現精準定位控制。

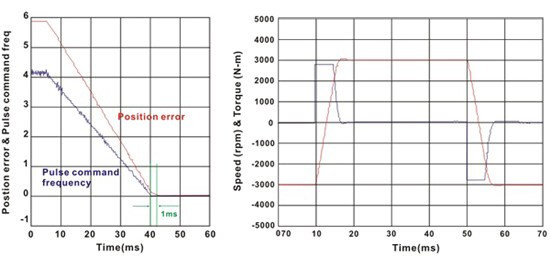

速度響應頻寬可達1kHz,優異的性能表現。

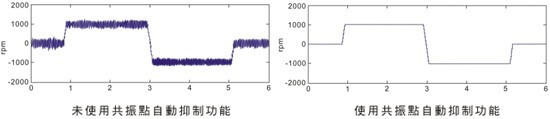

提供抑制懸臂樑晃動:Pulse Command Notch Filter以及FFT機械共振點分析,可達到自動機械共振抑制。
內建功能強大的「運動控制」模式。
- 內部位置暫存器增加至64點, 速度暫存器增加至16點, 參數資料量增大至32-bit。
- 提供「路徑定義」功能,大大提高行程規劃的自由度。
- 支援「插斷」、「重疊」等位置命令,實現中途變換定位距離及運行速度的需求。
- 內建電子凸輪功能,輪廓點數可達720點,兩點間自動平滑插補。
- 提供「CAPTURE」和「COMPARE」功能,提高全閉迴路定位控制之精準度。
ASDA-A2驅動器本體寬度與ASDA-A系列相比,大幅縮小40%。
軟體接口使用USB(type B)型式,針對市面上的筆記型電腦可以快速連接。
右側的擴充插槽支援多種模組化設計。
應用領域
精密雕刻機、精密車/銑床、龍門加工、TFT面板切割、機械手臂、IC封裝機、高速包裝機、CNC加工設備、射出加工設備
