AX-3 系列運動控制型 CPU

AX-3 系列運動控制型 CPU 具備可程式控制器 (PLC) 和運動控制功能，並支援 CODESYS 運動控制軟體平台。AX-3 內建多種通訊口及專用 EtherCAT 運動控制網路介面，提供國際組織所定義之運動控制標準指令庫，支援 8 ~ 32 軸運動控制，以及4 ~ 64軸點對點定位控制。可廣泛應用在木材加工、包裝、印刷、紡織、製藥等各種自動化控制領域中。

產品特色

AX-3 CODESYS 控制系統

提供多種控制器方案

EtherCAT運動控制器
- AX-308E / AX-316E / AX-332E CPU最高可支援8 / 16 / 32軸EtherCAT (AX-332E 同步時間最快 1ms@32軸)
- AX-304EL / AX-364EL CPU最高可支援4 / 64軸EtherCAT (點對點模式)

邏輯控制器
- AX-300N / AX-324N CPU內建0 / 24點DIO

支援 AS 電源、DIO、AIO與溫度擴充模組 (最大 32台)

提供高速的運算速度: 基本指令執行速度最快可達2 ns

提供位置、速度、扭力、多軸插補、電子齒輪與電子凸輪等多種運動控制指令

內建6 ~ 16 DI / 6 ~ 8 DO、增量型編碼器、SSI絕對型編碼器、RS-232/422 / 485、   Ethernet與EtherCAT等介面

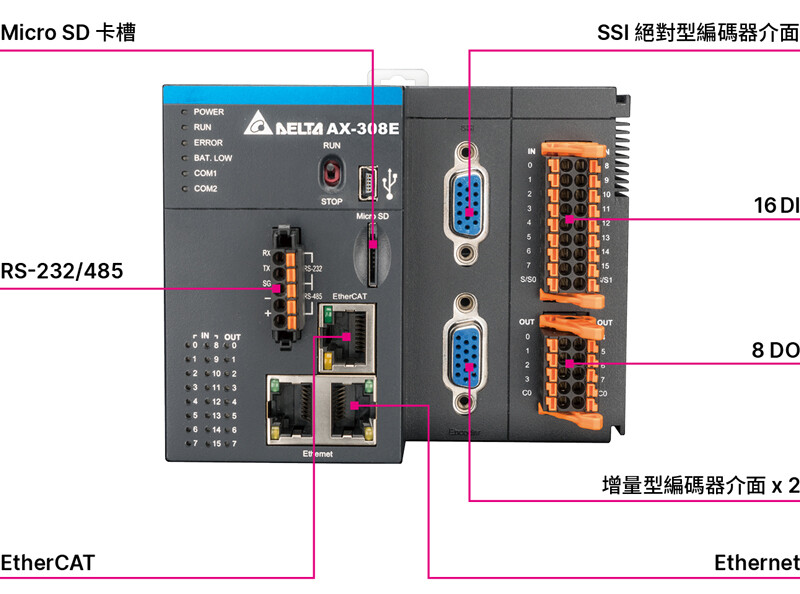

整合式主機設計

AX-3運動控制器內建多種I/O與通訊介面，滿足精巧、高效能與高價值的市場需求

AX-3系列，型號眾多，詳細規格請參考型錄。

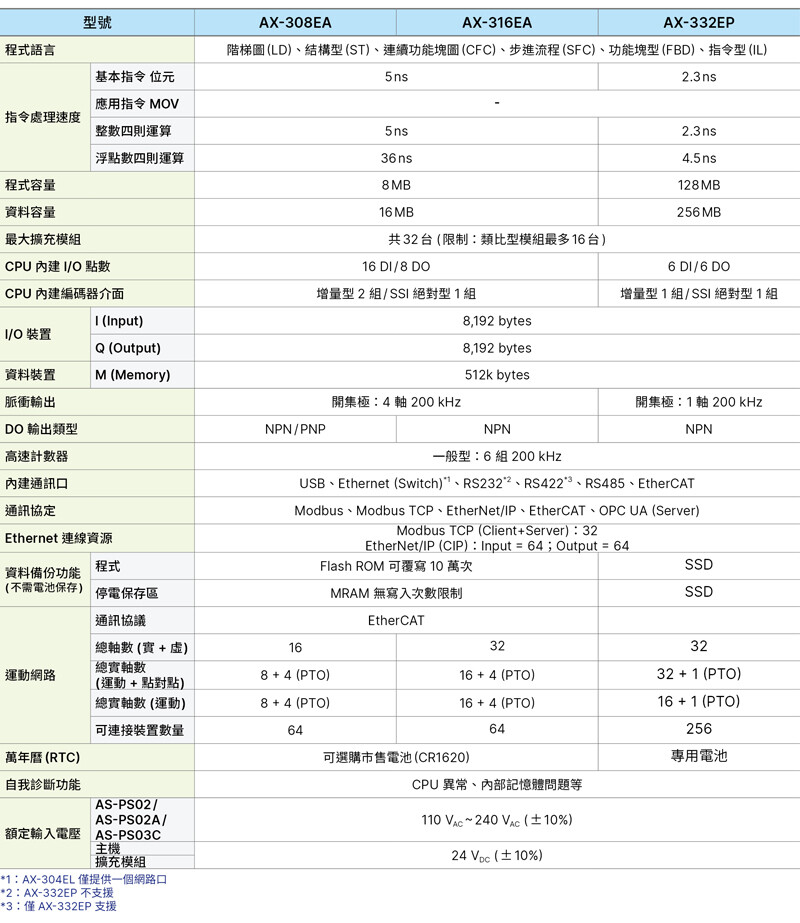

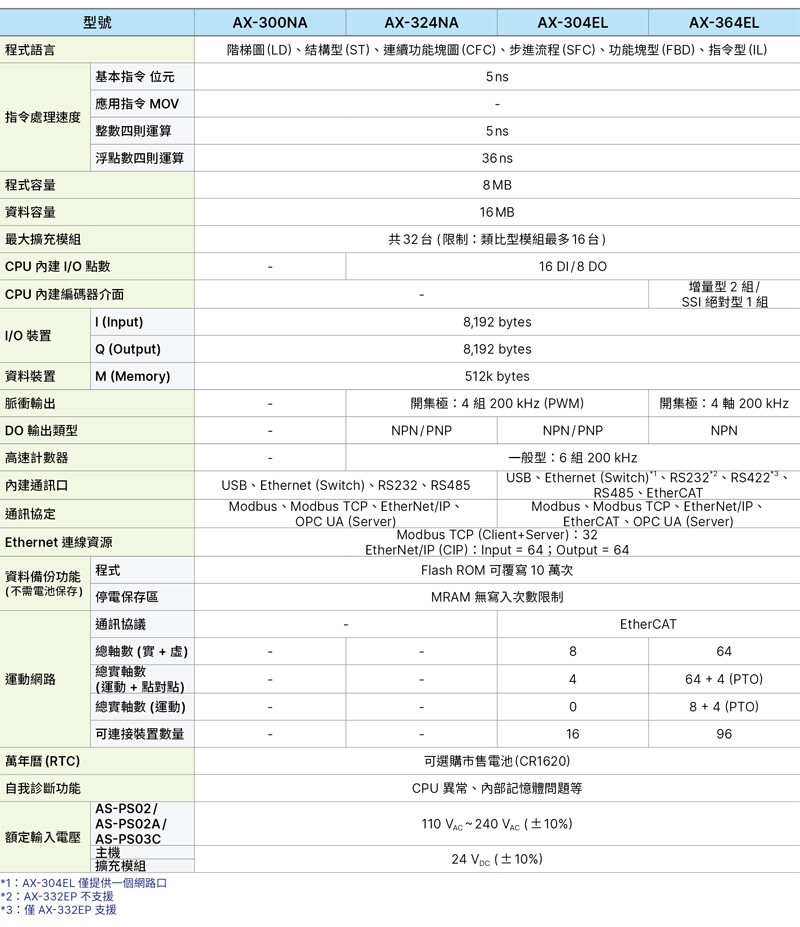

技術規格

註 : 實際支援功能會因機種不同而有所差異

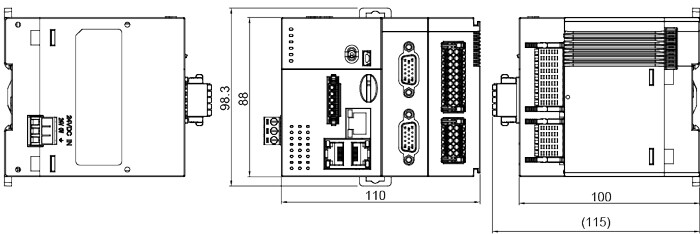

尺寸圖

AX-3 系列 CPUs
AX-308EA  / AX-316EA  / AX-364EL(單位：mm)

應用領域
