DPM-D 系列軌道型電表 產品介紹

集合式電表除了能測量電力回路中之電流、電壓、功率、四象限電能外，主要功用為通過測量電力回路之功率因數、電流/電壓不平衡度、諧波含量等電力品質參數，發現因電力品質所引起設備誤動作、異常能耗等問題，達到電力監控及能源管理目的。

應用領域

可應用於：電力監控，中、低壓配電系統，智能開關盤櫃，能源管理系統，工廠自動化系統，建築自動化系統，鐵道交通電力系統，電供暖系統，風電系統，儲能系統，電網計量，電能品質分析

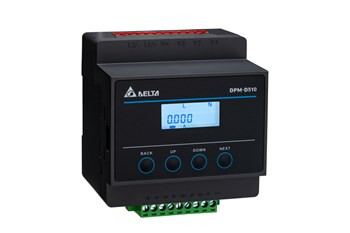

DPM-D510

台達導軌型多功能電表 DPM-D510，具備良好量測精度與通訊功能，可泛用於各類設備、場域的電力資訊收集。

• 導軌式安裝，LED 顯示螢幕
• 多種電力數據量測：電壓、電流、功率、電能、頻率、功因
• 電能量測精度符合 IEC62053-22 Class 0.5S 標準
• 支援 Modbus 通訊，可廣泛應用於工業圖控系統 SCADA 和能源管理系統

應用領域

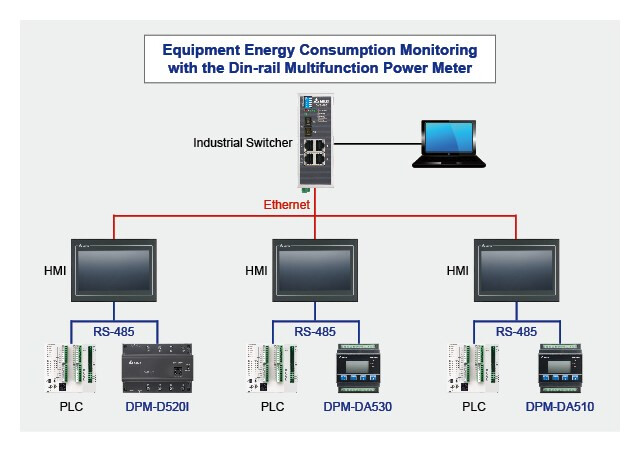

各類設備或場域的電力資訊收集，可與軟體整合，應用於能源管理

技術規格

DPM-D520I

產品特色

• 可直接量測電流達 63A，電能精度達 0.5%
• 支援 Modbus 通訊，可廣泛應用於工業圖控系統 SCADA 和能源管理系統
• 可量測總諧波能失真 (THD) 與各階諧波達 31 階

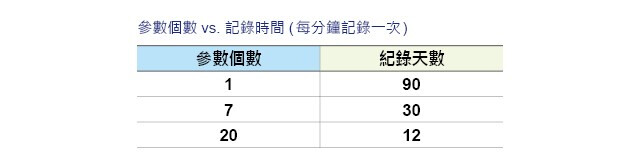

• 資料儲存與最大 / 最小值紀錄

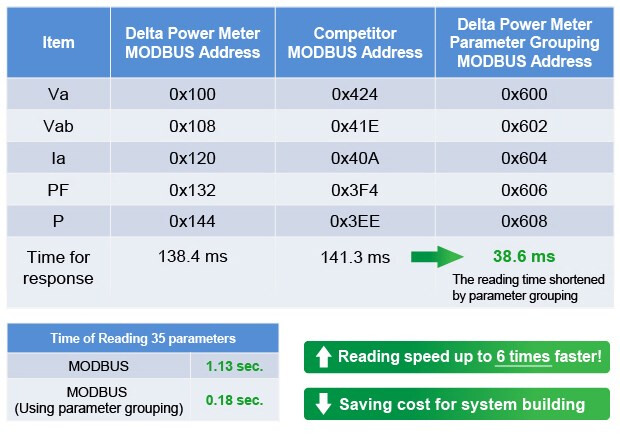

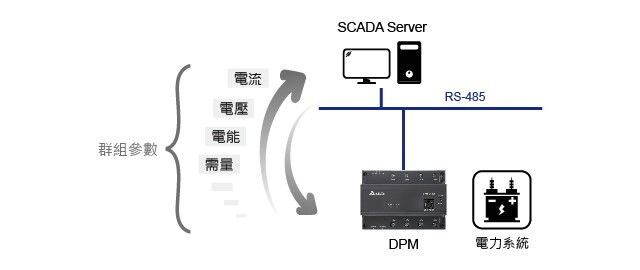

參數群組化傳送功能

電力量測資料及警報記錄

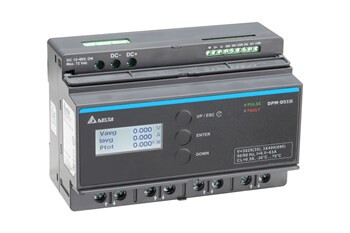

DPM-D532I / D533I

台達導軌型多功能電表  DPM-D532I / D533I ，可直接量測 63A 以內電流，適合用於設備機台，或空間有限、需緊密安裝的場域。


• 可直接量測電流達 63A，電能量測精度達 0.5%

• 支援 Modbus 通訊，可廣泛應用於工業圖控系統 SCADA 和能源管理系統

• 可量測總諧波失真(THD) 與各階諧波含量達 31 階

• 可記錄參數與最大最小值

• 支援能耗分時計量與需量計算

• 數位輸入 / 輸出介面利於周邊整合應用

產品特色

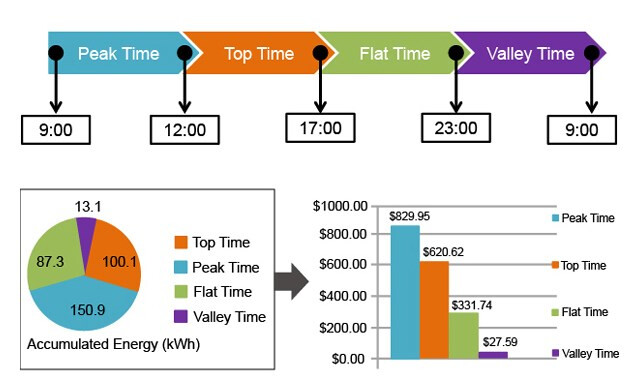

能耗分時計量

• 自動累計指定時段的能耗量
• 可設定多組時段，用於不同時段的能耗累計

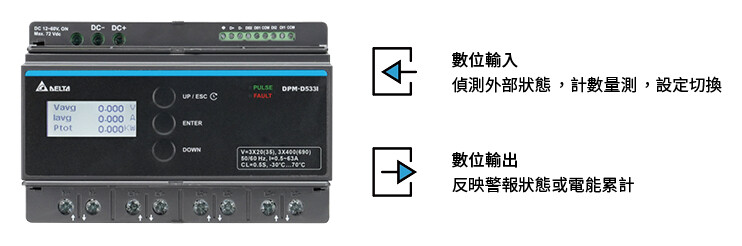

輸入 / 輸出介面

利於警報反映、周邊設備的控制與監測，系統整合更加靈活

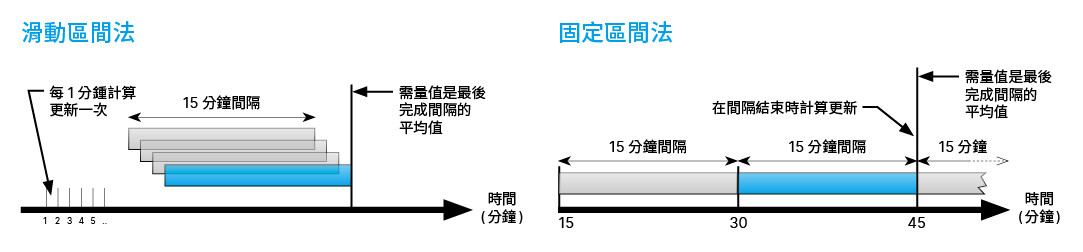

需量計算

• 時間區間可設定 (預設15 mins)
• 計算方式：滑動區間法 / 固定區間法
• 統計各費率時段之最大需量之數值 / 時間

應用領域

工業機器設備、電信基地台、機聯網設備、電流低於 63A 且不易安裝比流器(CT) 的場域

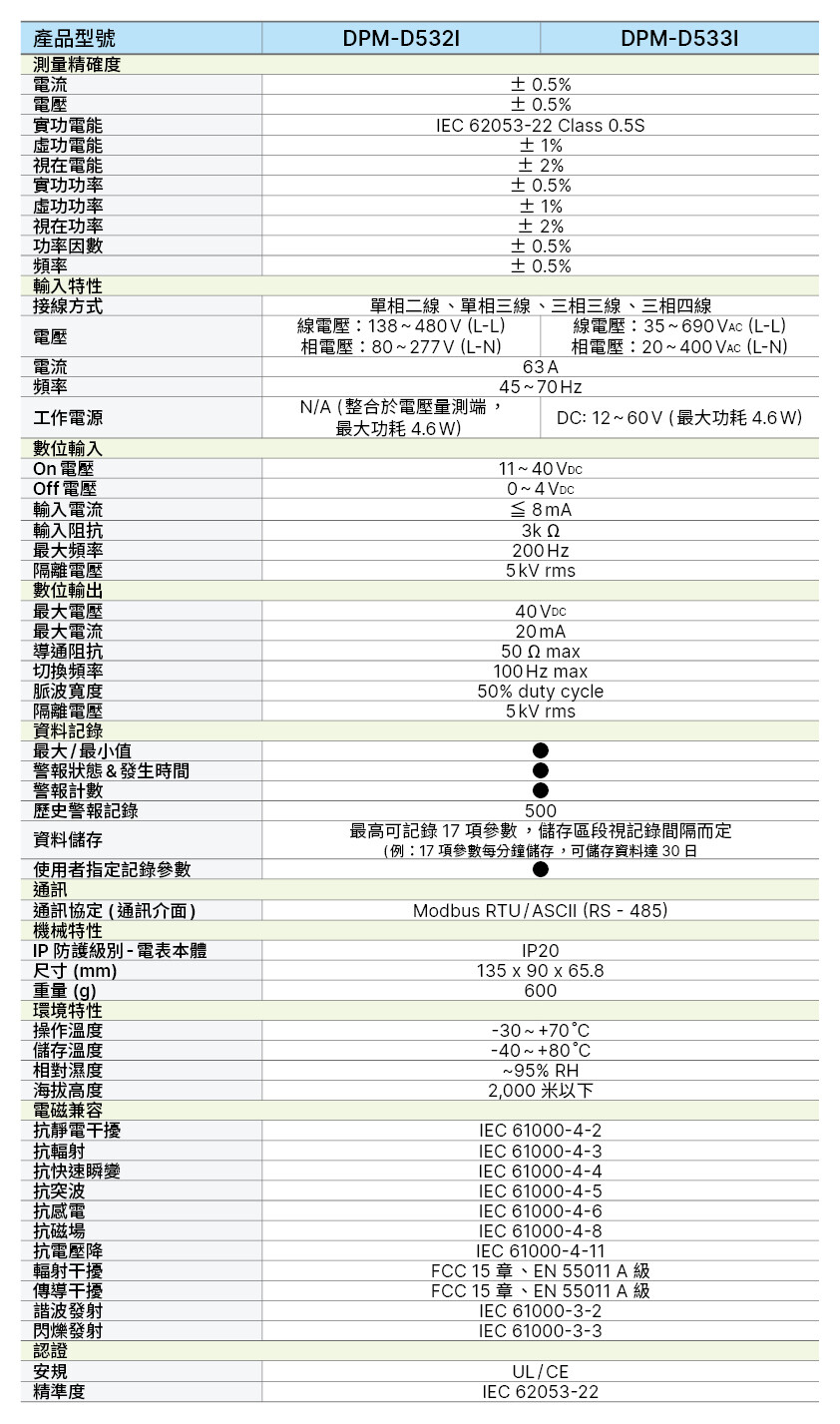

技術規格

DPM-DA510 / DA530

產品特色

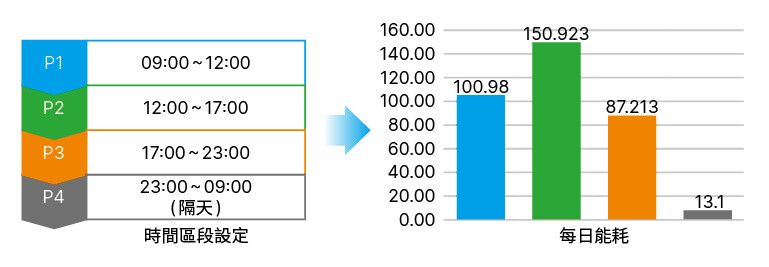

能耗分時計量

• 自動累計指定時段的能耗量
• 可設定多組時段，用於不同時段的能耗累計

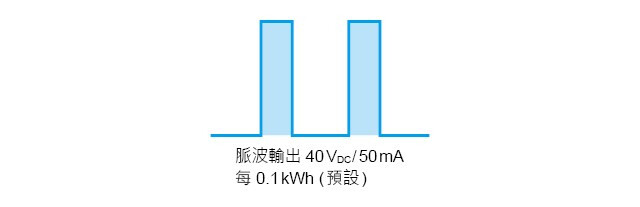

脈衝輸出
以脈衝輸出反映電能累進情況

• 脈衝來源：實功電能 / 虛功電能 (輸入 / 輸出)
• 脈衝輸出除頻：1 ~ 9,999
• 高電位時間：0 ~ 5000 ms， (0：50%工作週期)

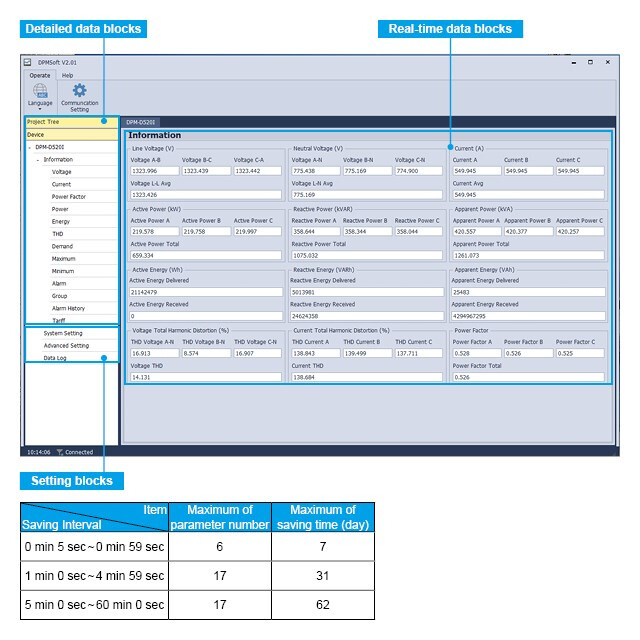

資料記錄

• 可自由設定記錄時間間隔，時間單位可為日、時、分、秒
• 最多可記錄50項參數
• 可設置16項警報條件，並保留16筆警報記錄

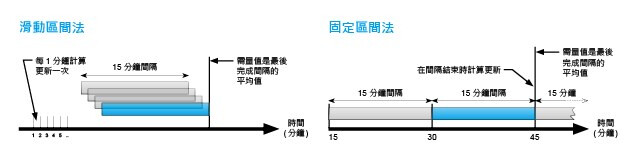

需量計算

• 時間區間可設定 (預設15 mins)
• 計算方式：滑動區間法 / 固定區間法
• 統計各費率時段之最大需量之數值 / 時間

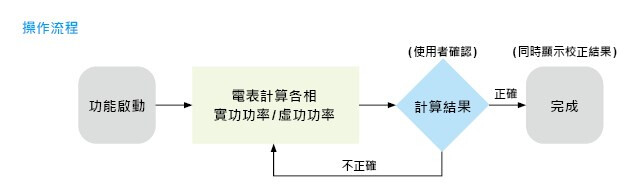

自動接線修正 (DPM-DA530)

• 配線錯誤的情況下，以演算方式修正，減輕現場調線工作
• 可修正接線相序錯誤與功率流向
• * 此功能有條件限制，請詳閱產品手冊

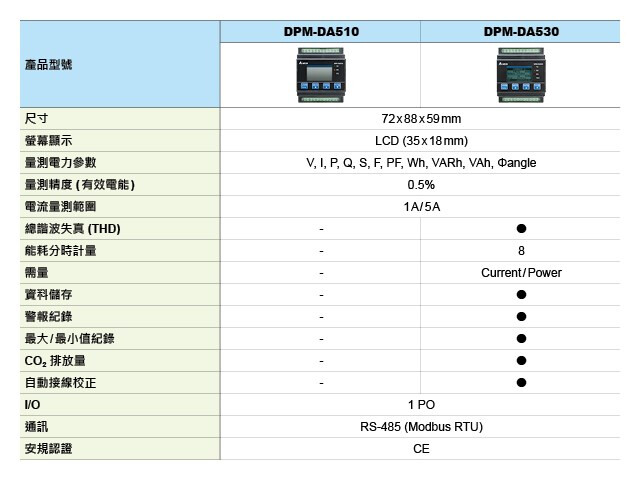

DPM-DA510 / DA530功能比較

應用領域

DPM-DA510 / DA530適用於高耗能設備或機櫃型系統之能源管理應用

技術規格

DPM-D510

台達導軌型多功能電表 DPM-D510，具備良好量測精度與通訊功能，可泛用於各類設備、場域的電力資訊收集。

• 導軌式安裝，LED 顯示螢幕
• 多種電力數據量測：電壓、電流、功率、電能、頻率、功因
• 電能量測精度符合 IEC62053-22 Class 0.5S 標準
• 支援 Modbus 通訊，可廣泛應用於工業圖控系統 SCADA 和能源管理系統

應用領域

各類設備或場域的電力資訊收集，可與軟體整合，應用於能源管理


技術規格
