DPM-M 系列多迴路型電表 產品介紹

集合式電表除了能測量電力回路中之電流、電壓、功率、四象限電能外，主要功用為通過測量電力回路之功率因數、電流/電壓不平衡度、諧波含量等電力品質參數，發現因電力品質所引起設備誤動作、異常能耗等問題，達到電力監控及能源管理目的。

應用領域

可應用於：電力監控，中、低壓配電系統，智能開關盤櫃，能源管理系統，工廠自動化系統，建築自動化系統，鐵道交通電力系統，電供暖系統，風電系統，儲能系統，電網計量，電能品質分析

DPM-MA3222

台達多迴路型電表 DPM-MA3222，以一對多方案應對多迴路數量之應用，簡化現場配置，同時降低迴路配置成本。

• 導軌式安裝，LCD屏幕顯示
• 最多可對應 8 迴路 (三相) 或 24 迴路 (單相)
• 支援 Modbus RTU 通訊，可廣泛應用於 SCADA 和能源管理系統
• 內建 DI / RO / PO，利於週邊整合應用
• 具備多項能源管理相關功能，如 THD 量測、需量計算、資料儲存等…

產品特色

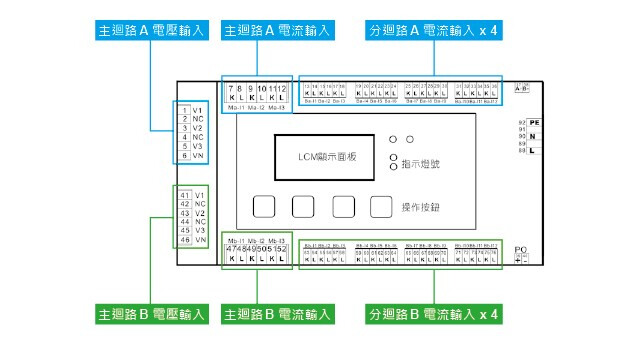

彈性化的多迴路配置 (DPM-MA3222)

• 雙主迴路，隔離式設計，可分別連接不同電力系統
• 單一主迴路對應四組分迴路，共可配置為 8 迴路 (三相) 或24 迴路 (單相)
• 分迴路可設定為三相 / 單相模式；三相 / 單相設定可混用

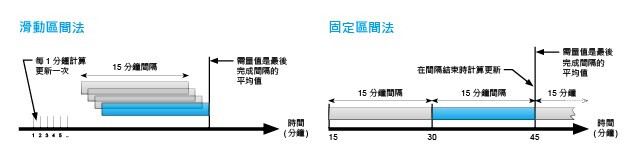

需量計算

• 時間區間可設定 (預設15 mins)
• 計算方式：滑動區間法 / 固定區間法
• 統計各費率時段之最大需量之數值 / 時間

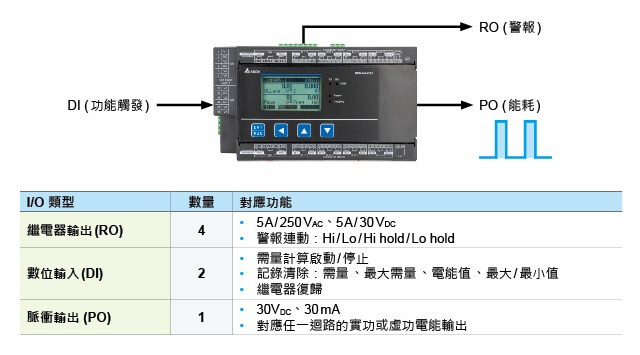

I/O配置 (DPM-MA3222)

各種I/O類型用於周邊連動控制

應用領域

可取代多個電表，有利於大量迴路數的場域應用，如商場、宿舍、電信系統、資料中心等多用戶場所之用電管理。

DPM-MA1121

台達針對全球市場推出多迴路型電表產品 DPM-MA1121，以一對多方案應對多迴路直流量測之應用，簡化現場配置，同時降低迴路配置成本。

● 導軌式安裝，LCD 屏幕顯示
● 體積精巧，可安裝於任何面板或機櫃
● 最多可對應 5 迴路直流量測
● 支援 Modbus 通訊，可廣泛應用於 SCADA 和能源管理系統
● 具備資料儲存功能，確保資料連續性

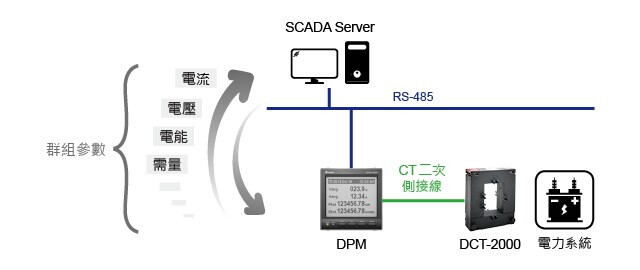

參數群組化傳送功能

• 可將需要上傳的電表量測參數群組化， 讓PLC、SCADA 或 EMS一次讀取，降低上位機資料讀取時間，提高資料即時性
• 將不連續的暫存器位址映射成連續的位址，讀取命令次數降低，使上位機 (SCADA、PLC) 讀取資料更有效率

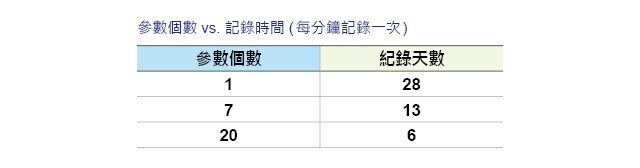

資料記錄

• 可自由設定記錄時間間隔，時間單位可為日、時、分、秒
• 最多可記錄 21 項參數

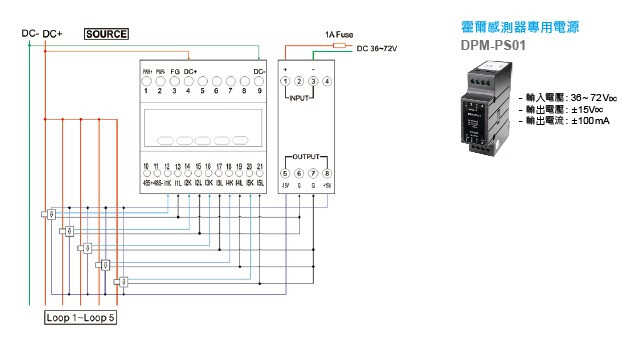

選用配件

專用電源模組 DPM-PS01，便於供電予霍爾感應器

應用領域

適合用於直流迴路之電力管理應用，如電信電源、太陽能、風力發電與儲能設備等相關場域
