ATLANTA 亞特蘭大

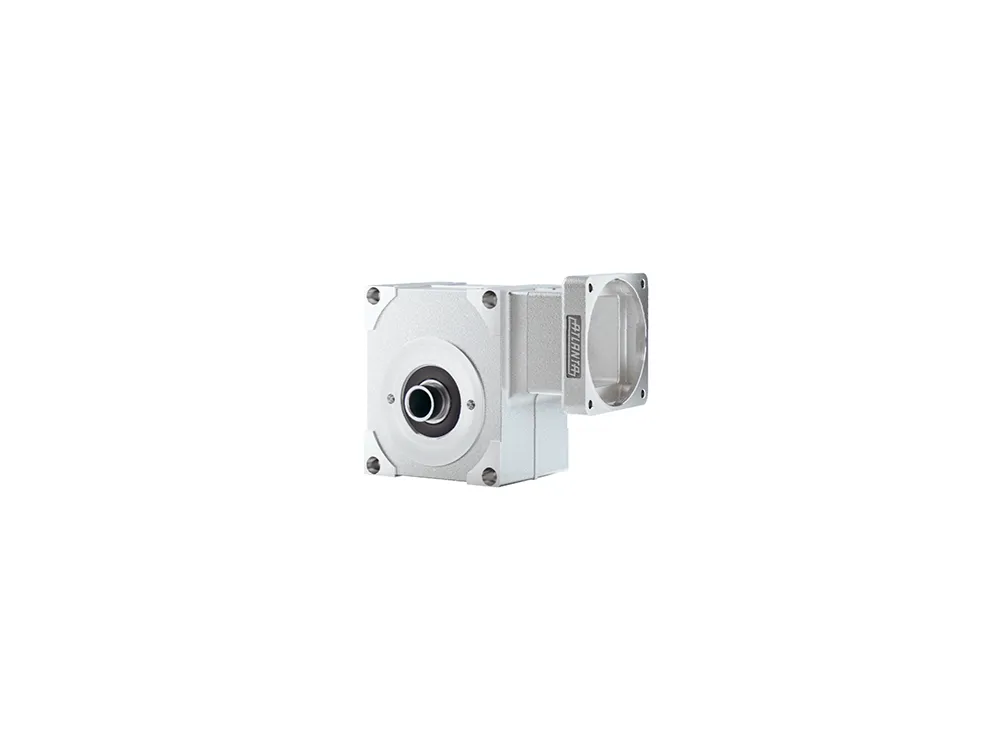

E系列 經濟型渦輪蝸桿減速機
- 齒輪:內齒輪設計經過優化,提供小於五弧分的角度回程。
- 軸承:輸入角接觸軸承適用於高輸入速度,並且輸出端堅固的錐形滾子軸承具有高徑向和軸向負載能力。
- 外殼:輕量化的鋁合金外殼有助於良好的散熱效果,具備伺服馬達的內置輸入法蘭,並可在任何面上進行通用安裝。
- 輸出:輸出軸孔可提供鍵槽或壓縮型軸套。
E系列 經濟型渦輪蝸桿減速機
這一系列的伺服蠕輪減速器是適用於需要高性能、精確定位和重複性的應用的理想選擇。它們專為與最先進的伺服馬達技術配合使用而開發,實現了馬達與單元的緊密結合。標準提供小於2弧分的角度後退,也可選擇更低的後退水平。
亞特蘭大經濟型渦輪蝸桿減速機 (E) 是特殊開發用於最新的交流和直流伺服電機。
中心距,減速比和齒輪系統根據DIN 3975/76標準選取使用經過磨削右旋的蝸桿,特制的銅合金蝸輪,並浸入特種潤滑油種潤滑,來保證較高的效率,平順的運行和長效壽命。加工過的殼休上昭有很多安裝孔和攻絲孔,方便安裝。
減速箱和伺服電機的連接采用了特殊的聯軸器。減速箱的輸入軸為外花鍵結構,聯軸器為內花鍵結構,完全吻合,達到無背隙傳動。
對於動力的輸出,有多種輸出驅動軸可供選擇,如不同齒數的直齒和斜齒驅動系統。除了齒輪軸外,還有很多不同的齒輪和輸出軸配合使用。
對於減速箱安全停止的最大傳動扭矩(參考GC・14)和脹緊盤(GH-1)必須核對完畢。
