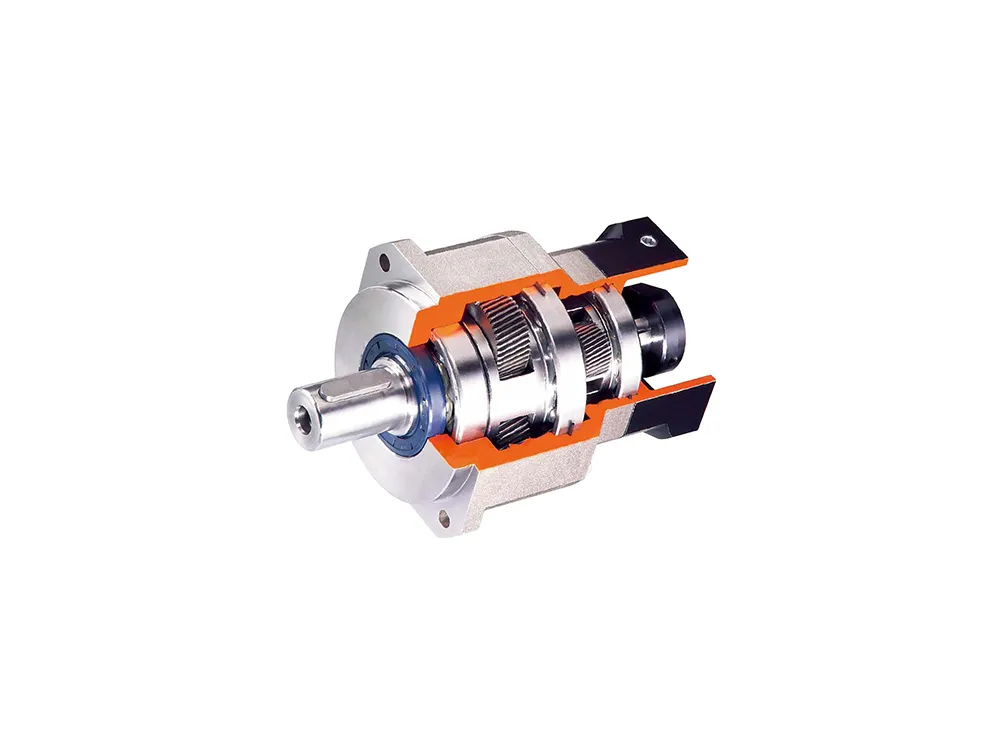

精密行星減速機 SERVOBOX 系列,以螺旋齒輪設計,採用精密 CNC 滾齒機加工,咬合精準、運轉順暢,低噪音。一體式的齒輪箱本體,與同規格型減速機相比,體積小 ( 省 1/4 以上體積與重量 ) 輸出扭力大、傳動效率高。

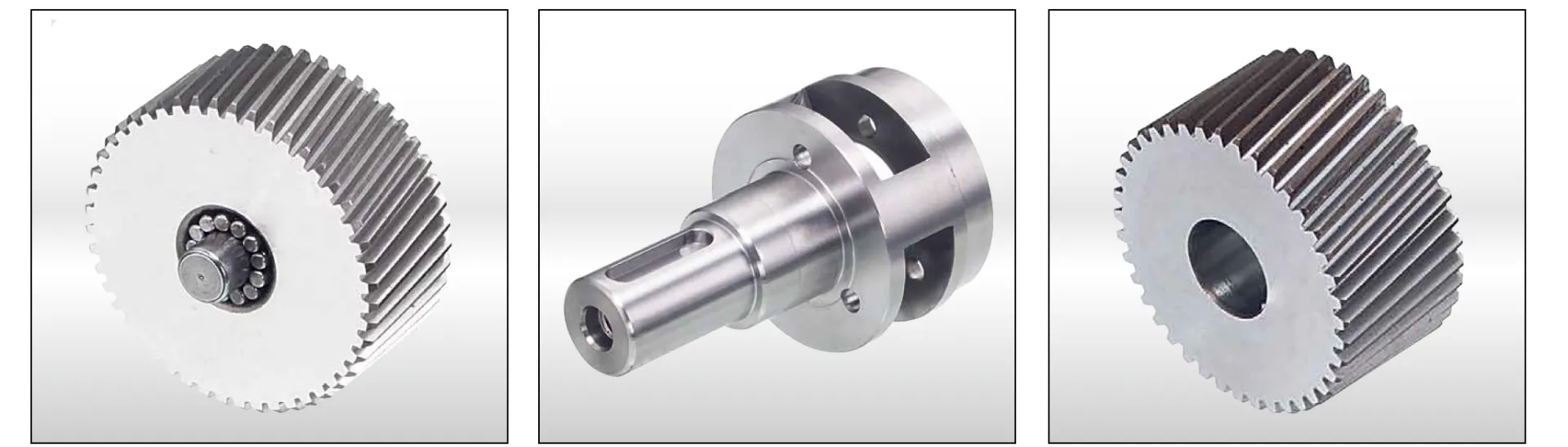

螺旋齒輪設計
減速機構採用螺旋齒輪設計,齒形嚙合率為一般正齒輪的二倍以上,具有運轉平順、低噪音、高輸出扭矩和低背隙的特性。
全合成潤滑油脂
採IP65防護等級的密封設計,潤滑油脂不洩漏免保養。
筒夾式連結機構
輸入端與馬達的連結採用筒夾式的鎖緊機構,並經動平衡分析,以確保在高輸入轉速下結合介面的同心度和平衡度,及零背隙的動力傳遞。
滿針滾針軸承設計
行星齒輪的傳動介面採用不含保持器之滿針滾針軸承,增加接觸面積以提高結構剛性及使用壽命。

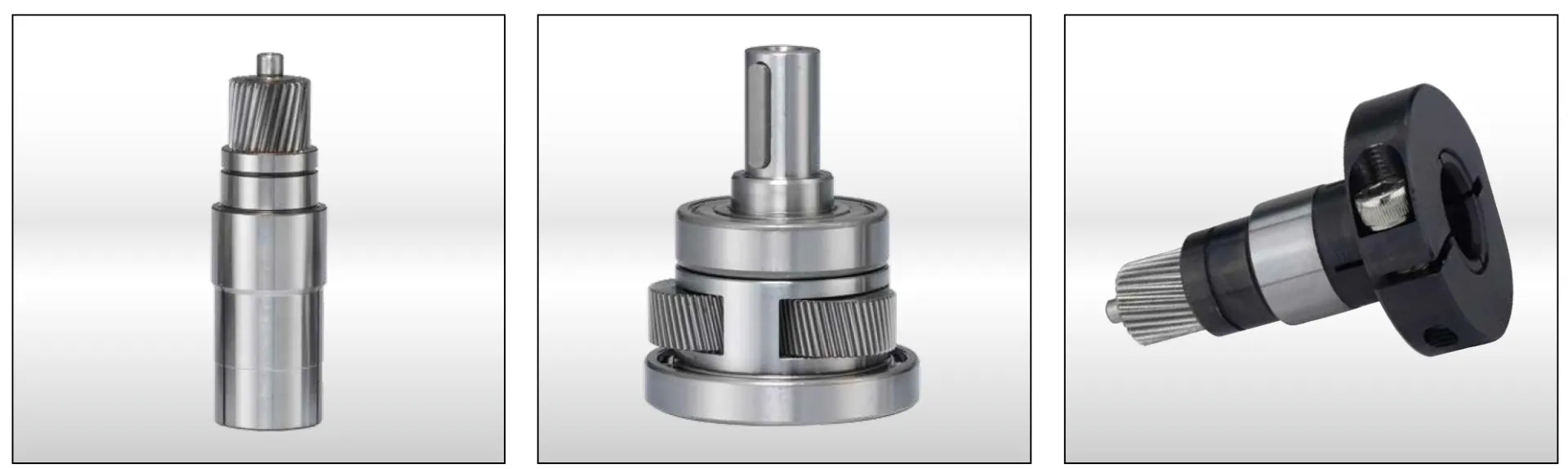

一體式行星臂架及雙懸臂設計
行星臂架與輸出軸採—體式的結構設計,以確保提高扭轉剛性及精確度。並使用一次加工完成,控制精度在公差之內。
高精度齒輪加工
行星齒輪及太陽齒齒輪材料採用高級之鎳路鋁合金鋼(SNCM220),切削加工後,經滲碳熱處理至硬度57〜60HRC,再進行齒面研磨,確保齒輪精度在DIN6級以內,比只有表面的氮化處理,獲得最佳的耐磨耗和耐衝擊韌性,壽命更長。

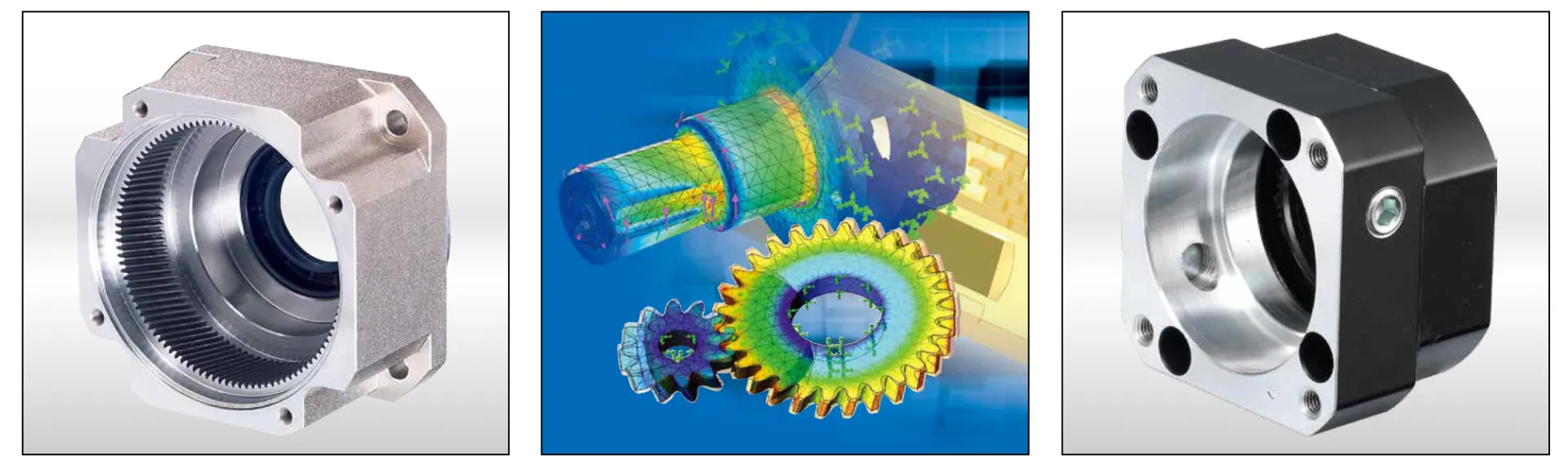

—體式齒輪箱本體
齒輪箱和內環齒輪採一體式的設計,材質為鉻鋁合金鋼SCM440,經調質後加工,輸出扭矩大,齒輪精度達DIN6級,精密度高,表面防鑰處理,提高環境的耐受性和抗腐蝕能力。
CAE設計分析技術
利用3D-CAE軟體的設計分析技術,對減速機整體強度進行分析及螺旋齒面作齒形及導程修整,以降低齒輪對嚙入及嚙出的衝擊和噪音,增加齒輪系及減速機的使用壽命。
模組化馬達連接板設計
獨特的馬達連接板模組化設計,適用於任何廠牌和型式的伺服馬達,材質採用鋁合金,表面經由防氧化處理,提高環境的耐受性和抗腐蝕能力。
