是採用輕型、高強度的強力鋁合金製作夾緊轂的板簧式聯軸器,扭轉剛性很高,可以滿足高響應的要求。備有高剛性的單元件型和通過隔板配置兩個元件、具有靈活性的雙元件型。無論哪種類型都採用了軸徑聯動型的轂外徑,能夠降低轉動慣量。
超低慣性
夾緊轂的外徑形狀與所采用的孔徑聯動,孔徑小則外徑也隨之縮小,將慣性控制在最低限度,最適合急加速運行。根據所采用的孔徑組合,備有3種形狀的型號。
簡單・切實・無背隙
與軸的連接采用夾緊方式,只需緊固左右各1根螺栓即完成安裝。夾緊轂耐振動·沖擊性強,可牢固連接,傳動完全依靠摩擦結合進行,沒有背隙。聯軸器兩側的夾緊轂使用專用夾具進行定心,確保了同心度。
支持錐度軸
通過在伺服電動機的錐度軸上安裝選配的錐度適配器,可使用夾緊轂進行連接。
支持長度指定(SFC DA2型)
可以指定長度,以匹配必要的軸間距離。
潔凈室兼容
它是一種潔凈室兼容產品,可實現清潔清潔、組裝(ISO 等級 6)和清潔包裝。

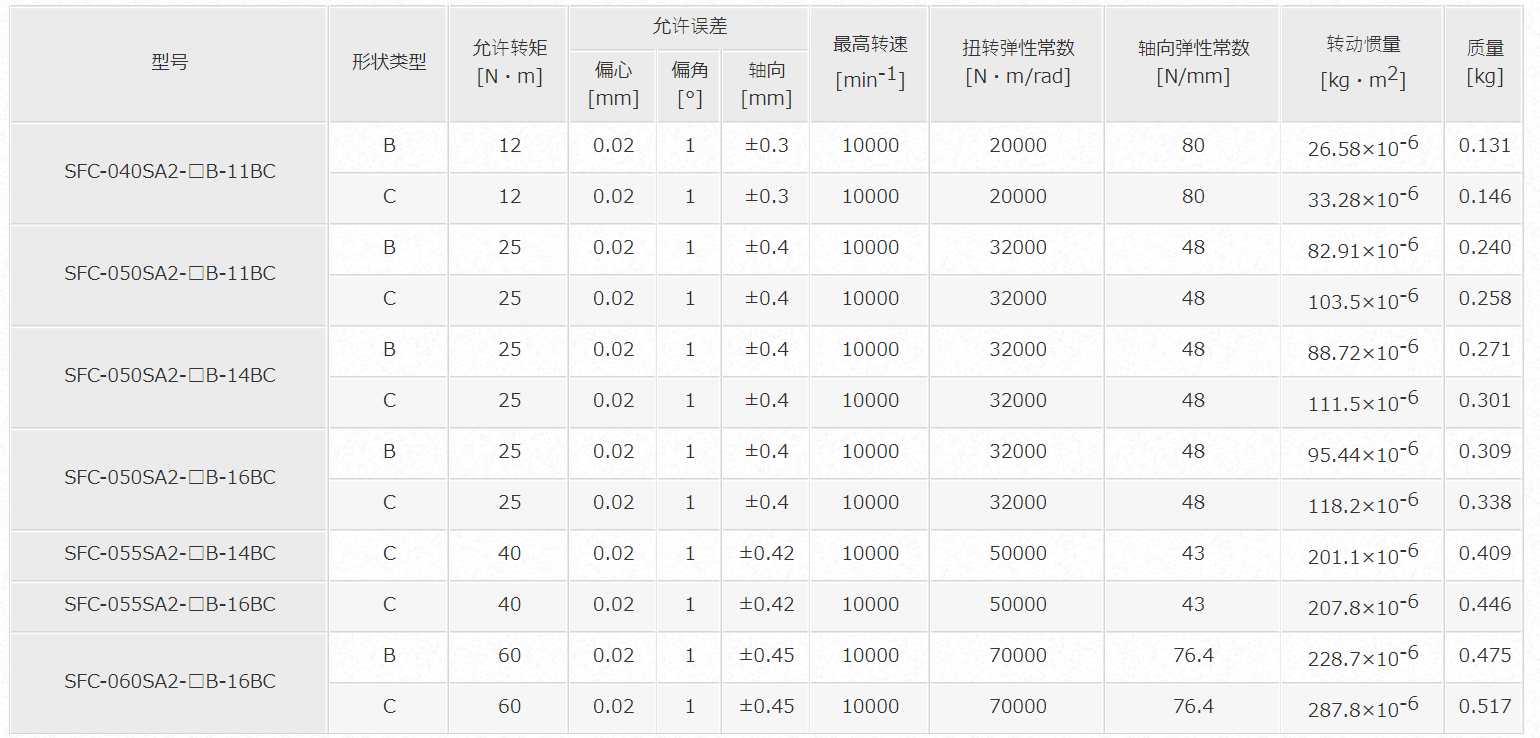

※形狀類型(B、C)根據顧客使用的孔徑而定,顧客不可指定。
※根據軸緊固部位的保持力,允許轉矩可能會受到限制,請在“ 標準孔徑”中進行確認。
※最高轉速未考慮動平衡。
※扭轉彈性常數為元件部分單獨的實測值。
※轉動慣量及質量為最大孔徑時的數值。
