MIKI PULLEY 三木普利

伺服撓性聯軸器 SFM型

  • 最高轉速20000min - 1
  • 高精度安裝
  • 低噪音
  • 應對寬廣的軸尺寸公差
  • 還支持平衡修正

商品諮詢

SFM型 伺服撓性聯軸器

為了能夠滿足機床主軸用途而開發的型號,是符合高精度·高速要求的板簧聯軸器。為了支持高精度安裝,不僅在法蘭部,還在加壓法蘭上也設置了定心機構,並且為了減少高速旋轉時的風噪聲,還用法蘭覆蓋板簧外圍,構成了凹凸較少的形狀。備有超高剛性的單元件型和通過隔板配置兩個元件、具有靈活性的雙元件型。



最高轉速20000min- 1
針對高速運行的專用設計,實現最高轉速20000min-1。能夠在高速旋轉時確保穩定的傳動。



高精度安裝
采用摩擦連接方式安裝到軸上,只需按順序緊固法蘭端面的加壓螺栓即可得到較高的連接力。另外,加壓法蘭上設置有定心機構,可輕松實現高精度的安裝。



低噪音
板簧外圍用法蘭覆蓋,還采用了將加壓螺栓埋入加壓法蘭內的設計,以目前技術水平最大限度地減少了外周和端面的凹凸。可大幅降低高速旋轉時的風噪聲。



應對寬廣的軸尺寸公差
軸的尺寸公差以h7級為基本,支持k6級、m6級、j6級等寬廣的公差等級。



還支持平衡修正
可通過選配件進行平衡修正。能夠可靠支持高速旋轉。

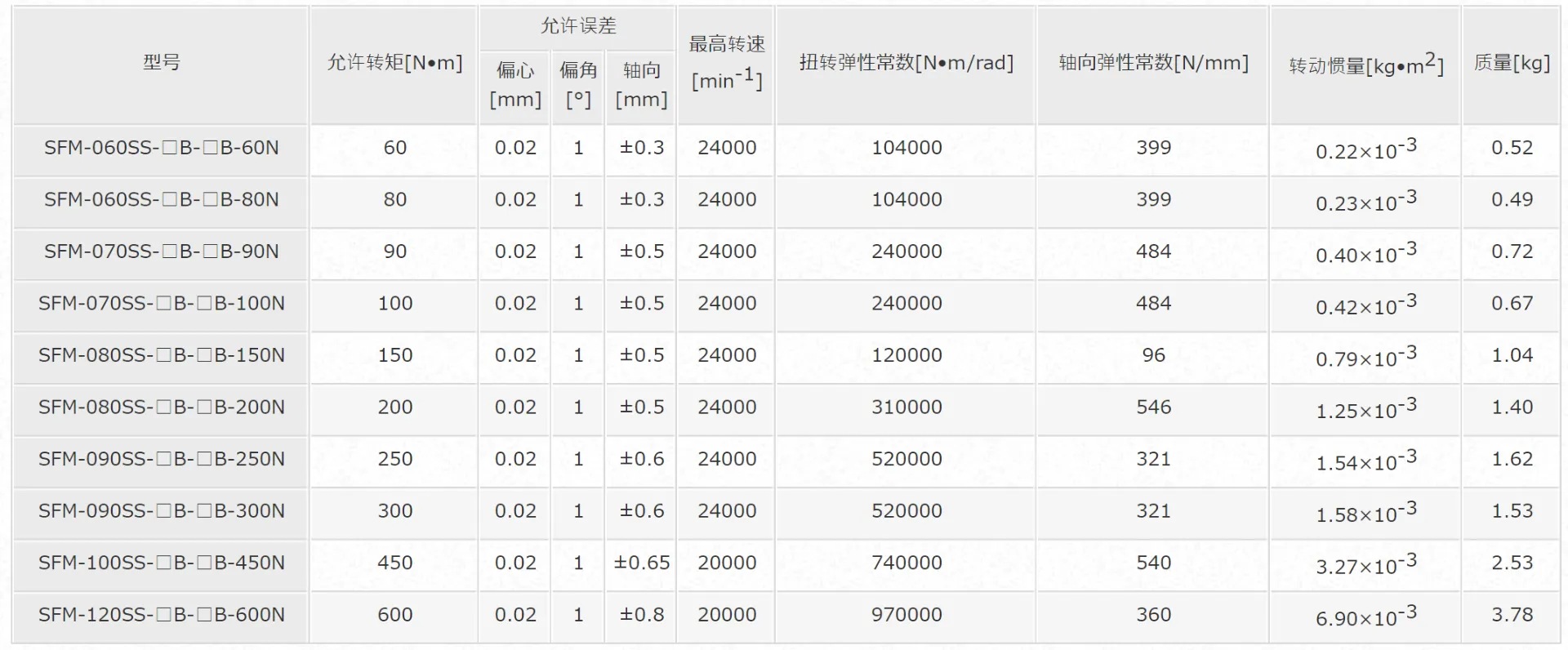

產品規格-夾緊方式

※ 扭轉彈性常數為單個元件的數值。
※ 轉動慣量及質量為最大孔徑時的數值。

Download

型錄
規格手冊
說明書
宣傳手冊
報告
參考

伺服挠性联轴器_Catalogue
