提升產能的關鍵:伺服轉盤設計指南

在現代製造業中,提高生產效率和產能是一個至關重要的目標。

其中,伺服轉盤工作站的使用是影響產能提升的關鍵因素。本文將深入探討伺服轉盤的設計須知。



什麼是伺服轉盤機構?

轉盤機構設計的應用範疇非常廣泛,可以在各種工業機械系統中找到。

這些機構不僅提高了工作效率,且良好的設計能將系統轉換成穩定的工作速度,實現快速精確的角度控制。而伺服轉盤機構常見主要分為 水平轉盤或垂直轉盤:

水平轉盤

伺服軸心朝垂直方向,帶動機構旋轉

(類似餐桌轉盤旋轉的方向)

垂直轉盤

伺服軸心朝水平方向,帶動機構旋轉

(類似汽車輪胎旋轉的方向)

常見轉盤機構設計

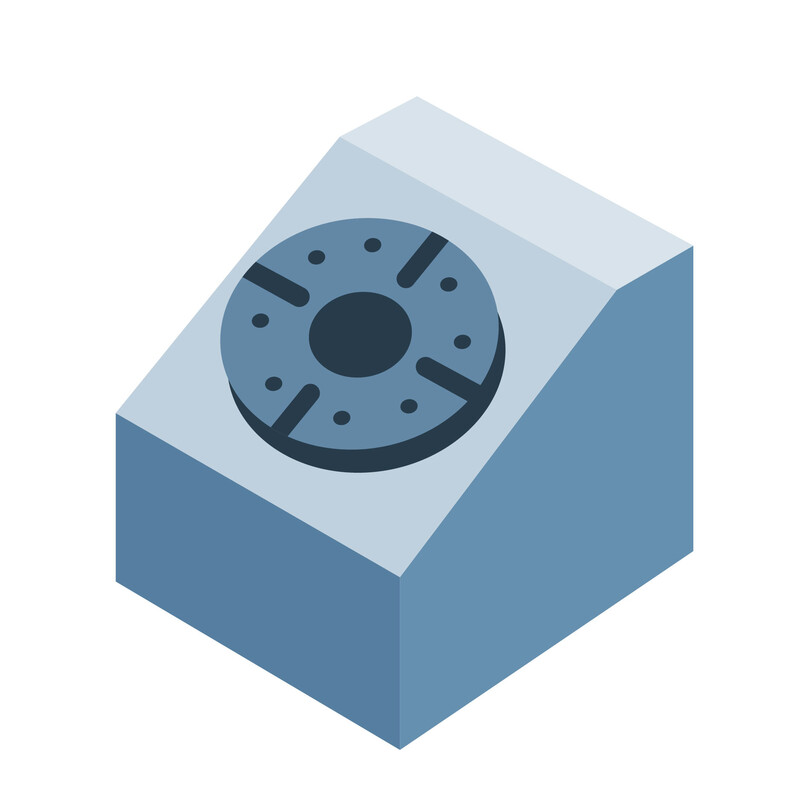

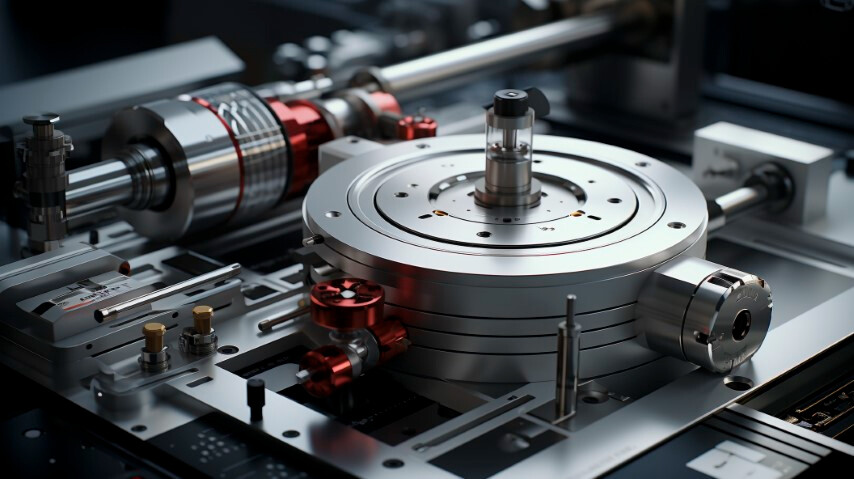

高效率水平圓盤工作站

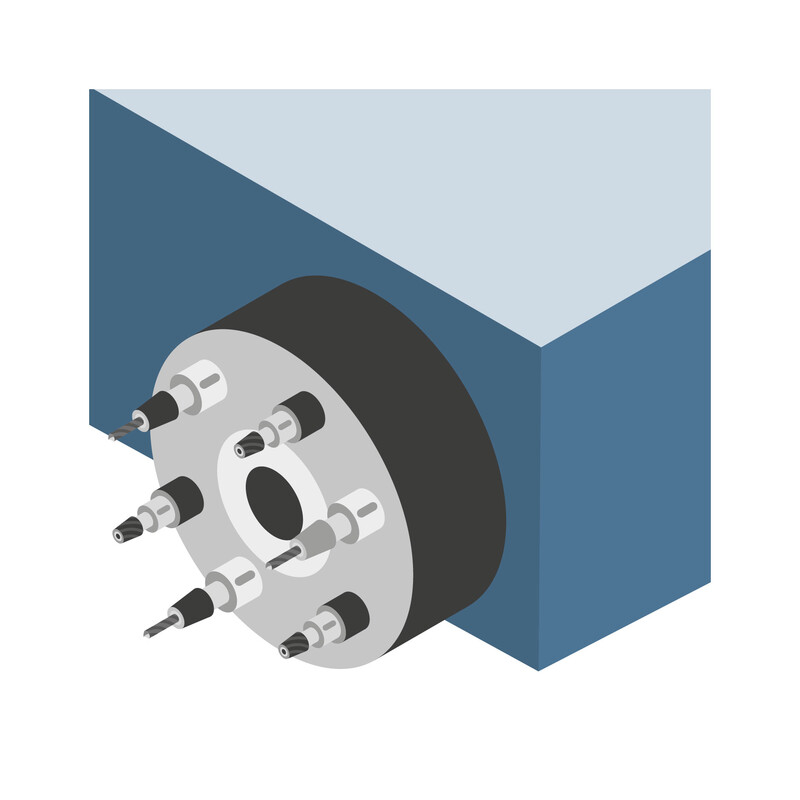

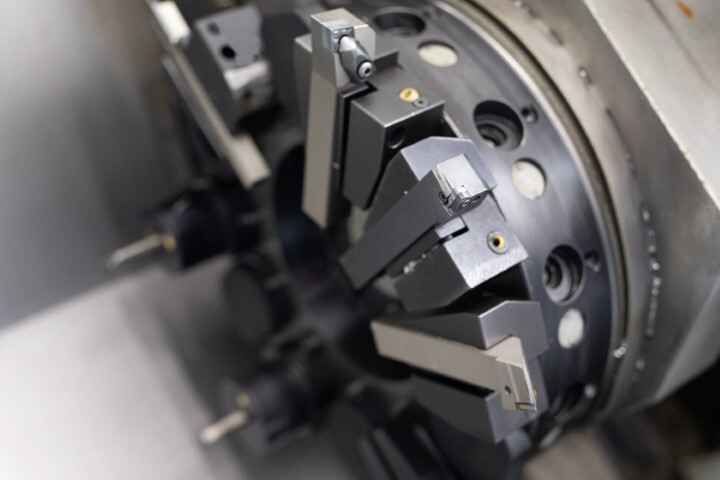

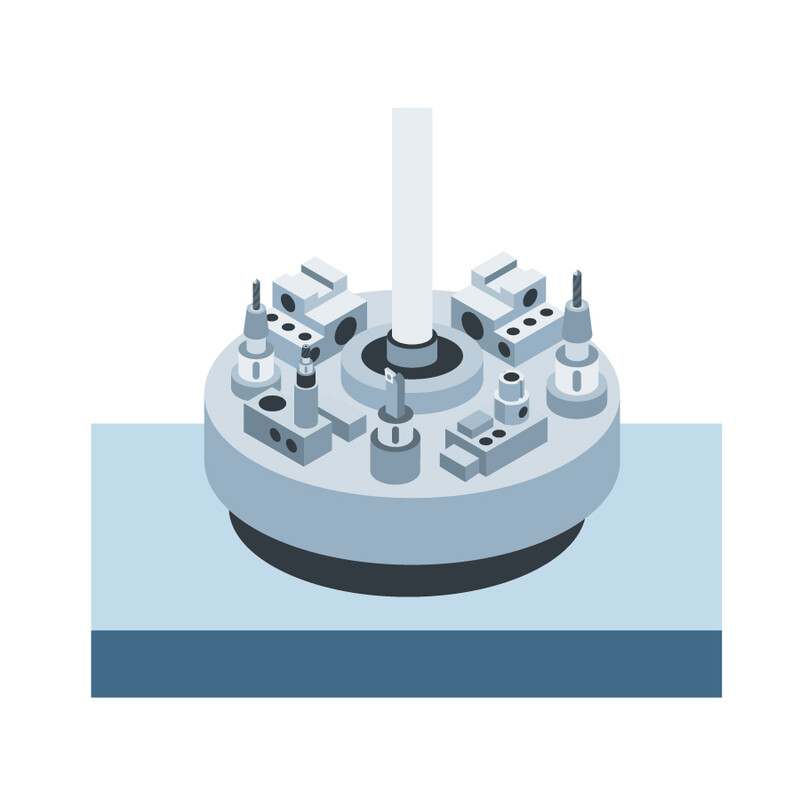

垂直轉盤刀塔刀庫

各式分度、旋轉機構

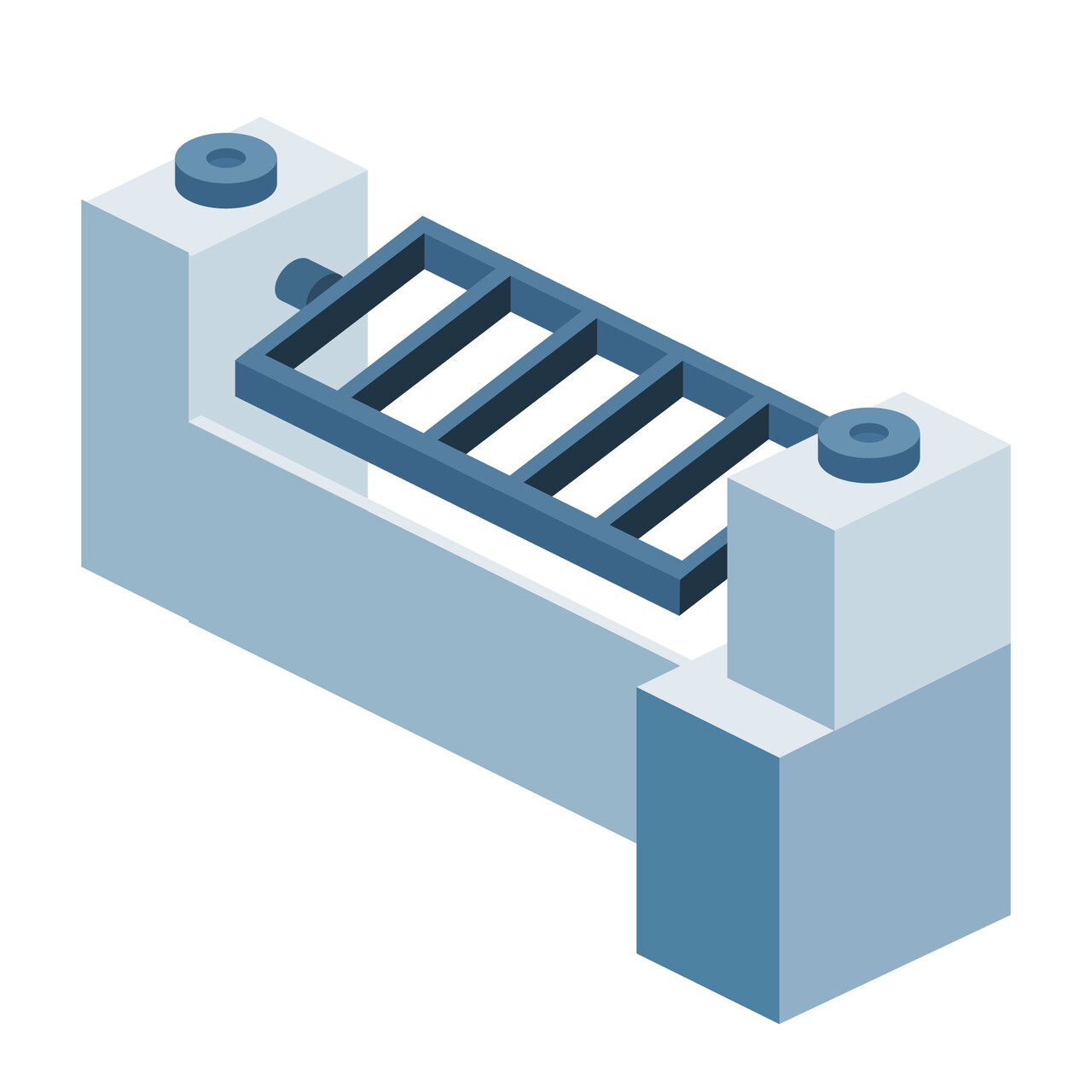

各式翻轉台,轉向機構

機械手臂各關節

伺服轉盤設計注意事項



一、扭力是否足夠

  • 理論上等速旋轉的物體無須施加扭力,但真實上是需要克服摩擦力。
  • 加速度需要施加扭力

加速度扭力(N.m) = 轉動慣量(kg.m^2) x 角加速度(Arc/sec^2)

  • 垂直轉盤需要注意負載不平衡的扭矩問題。



二、慣量比是否洽當

1. 什麼是慣量?

  • 物體有維持原來運動方式的能力→ 慣性 (動者恆動,靜者恆靜)
  • 物體有維持原來旋轉方式的能力→ 慣量 (旋轉的陀螺與旋轉的地球)



    2. 常見公式:

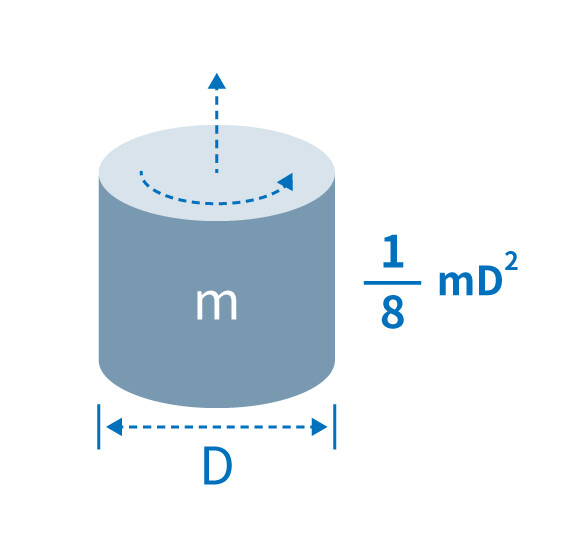

    圓柱體的慣量(kg.m^2)

    = 1/8 x 圓柱重量m(kg) x 圓柱的直徑D^2

    • 慣量比 = 負載等效慣量 / 馬達轉子慣量 (馬達轉子慣量查手冊規格)

    • 慣量比太大會造成伺服控制轉盤晃動而無法使用 (整定不良)

    慣量比過高的救星-減速機



    減速機不僅可以將高速運動轉換為更適合特定工作的低速運動,穩定轉速,減少速度誤差,正確的設計還能夠有效地分配力量,從而減輕機械組件的負擔,延長其使用壽命。在伺服系統中最重要的是還能降低慣量比平方倍。

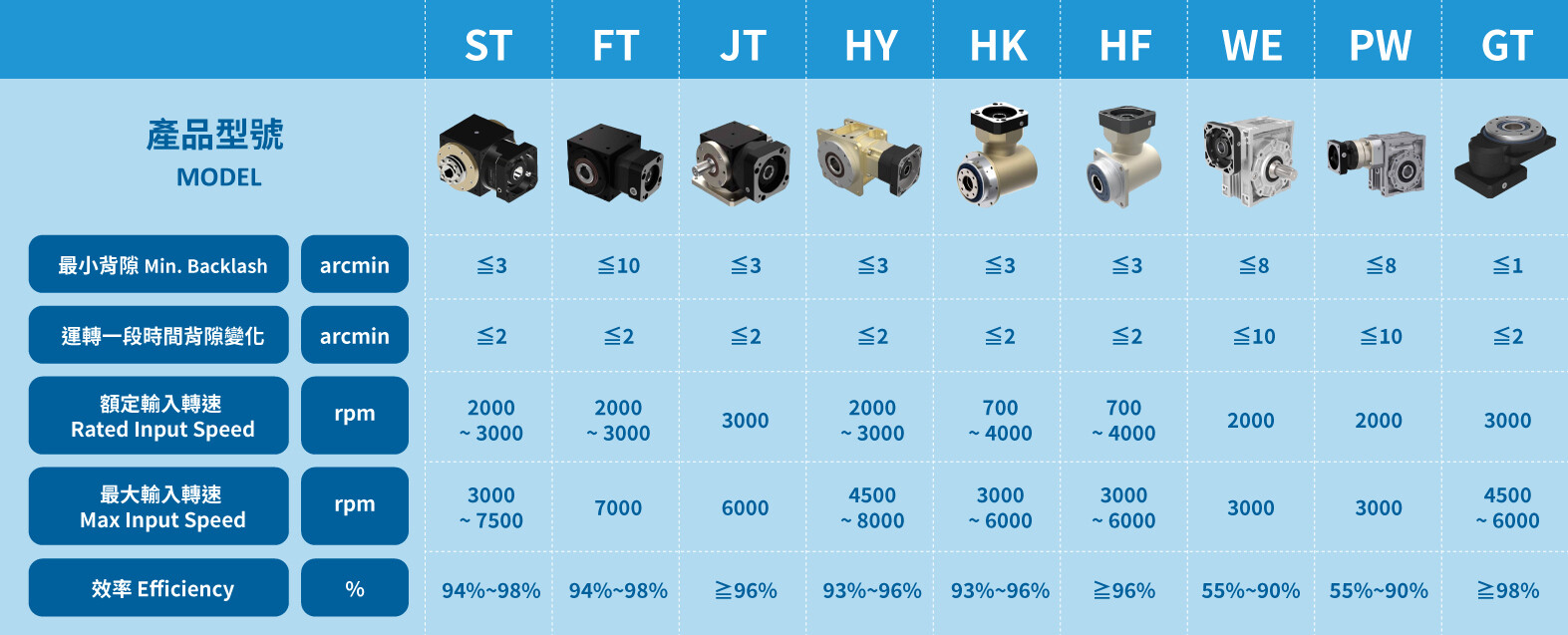

    常見的減速機類型

    在工業應用上,最常用有行星減速機、蝸輪減速機、擺線減速機、諧波齒輪減速機等。選擇減速機類型需要注意需求精度、壽命、額定轉矩、最大轉矩、額定轉速、效率…等規格。羅昇代理大廠的減速機均會經過相關測試,能夠提供客戶設計參考資料。

    精準掌握您的減速機:減速機的選用須知



    減速機可抵消比數平方倍的慣量比

    減速機是減低伺服負載慣量比的一大利器,可減低減速機比數的平方倍。

    注意減速機的比數是否為整數

    有一些減速機雖標示為整數比,但可能有未除盡的小數點未標示出來。(譬如微型馬達使用的塔式減速機)。伺服馬達專用減速機(如行星減速機)的比數均為整數。整數比有助於位置定位的解析度設定,防止累積誤差的形成。

    注意減速機的效率

    減速機的效率差距很大,在伺服選型時務必取得減速機的效率數據。

    注意減速機的負載強度

    伺服與減速機搭配選型時需要知道減速機的負載強度,才能確保減速機的使用壽命。

    注意減速機的精度

    大多數減速機都有背隙,會影響到順時針與逆時針轉動到設定位置的精度。減速機的背隙以弧分Arcmin表示。一弧分等於1/60度。

    伺服專用減速機

    伺服馬達多數用於位置定位,比速度控制要求的精確度要更高。所以伺服專用減速機需要達到高精密度、高轉速許可、高效率、高強度與整數比…等條件。羅昇代理的專業減速機廠牌均符合這些標準。

    伺服馬達選型錯誤改善範例

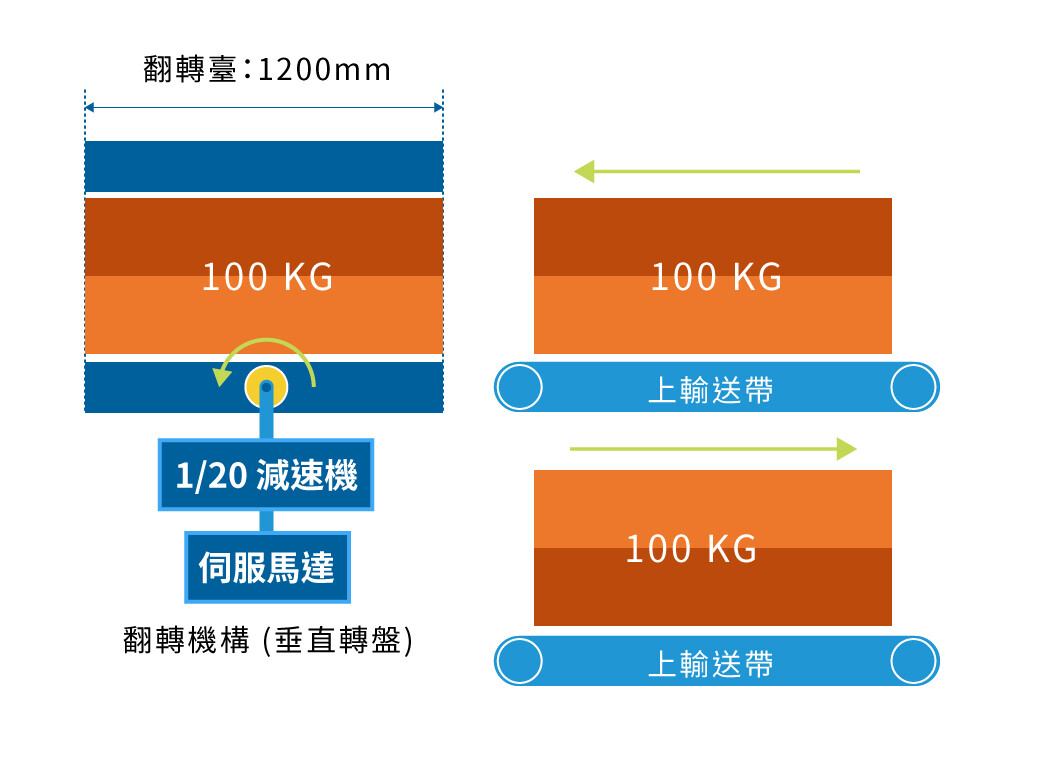

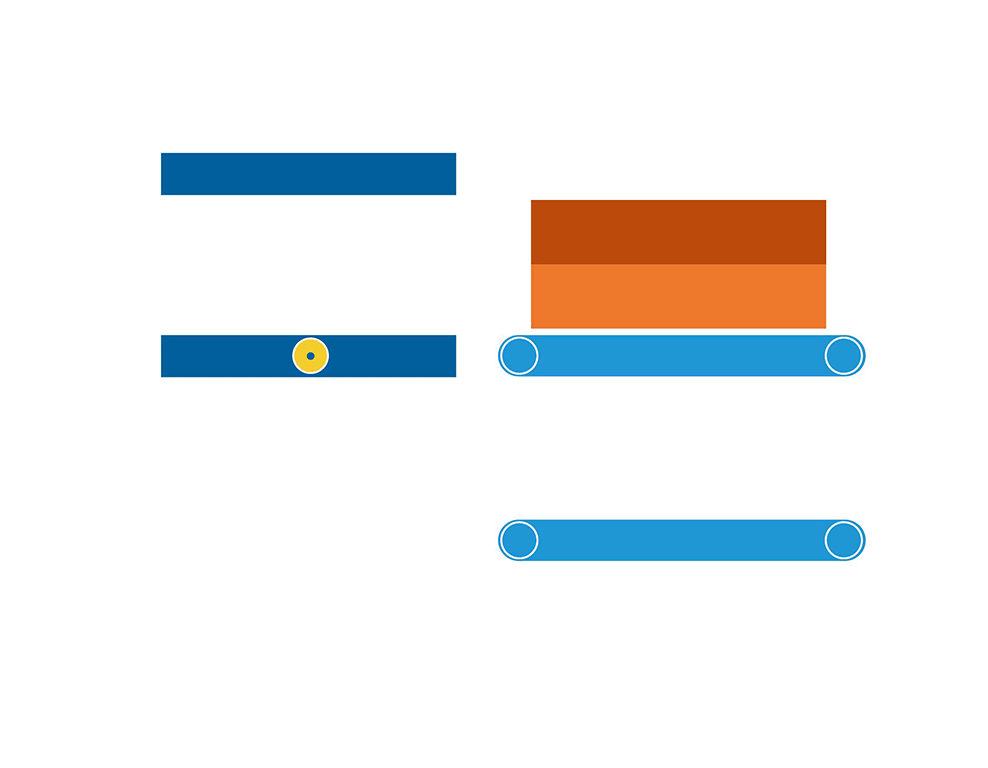

    客戶設計了一輸送線翻面機構,物件最大100KG,伺服選用 ECMA-E213100SS 中慣量 1 kw 加上 1/20 比的減速機。羅昇技術人員細心的幫助客戶修正,免除了設計失誤所造成的損失。相關規格案例如下:

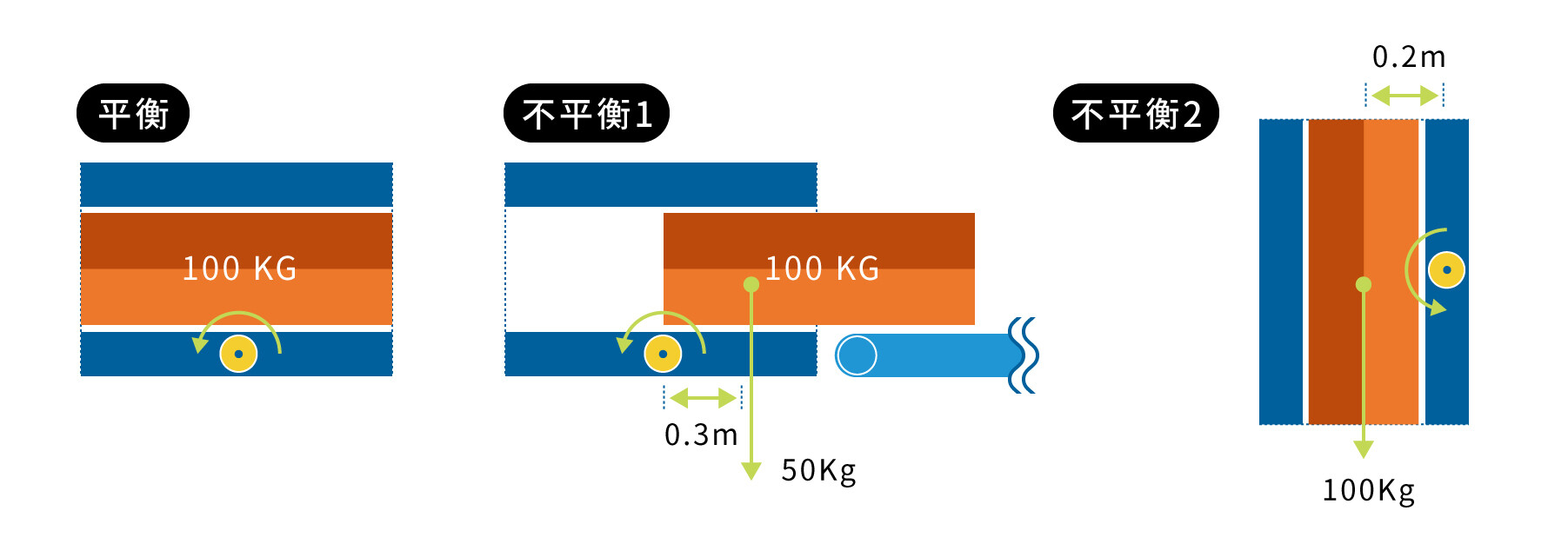

    一、重力力矩確認

    不平衡 1 :

    50(kg)x9.8(Nt/kg)x0.3(m)=147(Nt.m)

    147(Nt.m)/20(比)/0.9(效率)=8.16(Nt.m)

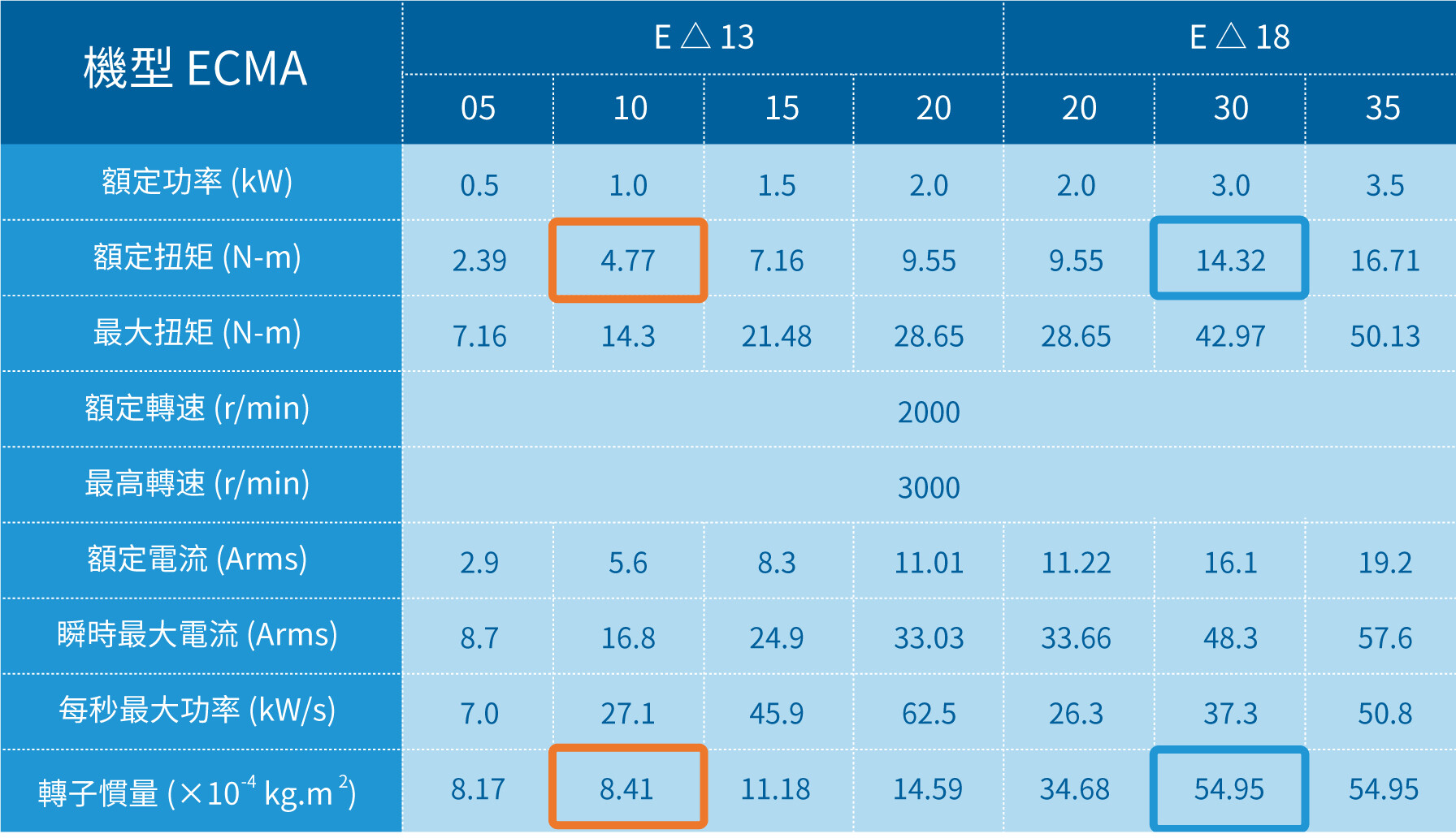

    客戶選 E21310(額定扭力4.77Nt.m)扭力不足





    不平衡 2:

    100(kg)x9.8(Nt/kg)x0.2(m)=196(Nt.m)

    196(Nt.m)/20(比)/0.9(效率)=10.88(Nt.m)

    客戶選 E21310(額定扭力4.77Nt.m)扭力不足

    二、慣量比確認

    1/8 x100(kg) x 1.2(m)^2 = 18(kg.m^2)

    18/20(比)^2 = 0.045(kg.m^2)

    0.045/0.000841 = 53.5倍 E21310整定不良



    結論:建議使用 ECMA-E21830SS + 1/20 減速機

    1. 最大重力負載率:10.88 / 14.32 = 76%

    2.負載慣量比:0.045 / 0.005495 = 8.19 倍
